Une opération d’équilibrage du chauffage mobilise le bureau d’études, l’entreprise qui intervient sur le réseau et le bénéficiaire. Pour préparer le dossier CEE, ces intervenants doivent pouvoir relier les données de calcul, les vannes réellement réglées et les résultats relevés dans les logements.
La fiche BAR-SE-104 concerne les appartements existants alimentés par un chauffage collectif à eau chaude. Elle prévoit un écart de température strictement inférieur à 2 °C entre le logement le plus chaud et le plus froid d’un même bâtiment. Fiche officielle BAR-SE-104
Pour un chauffagiste ou un exploitant, la préparation documentaire mérite donc de commencer avant la campagne de réglage.
Comprendre le fonctionnement du réseau

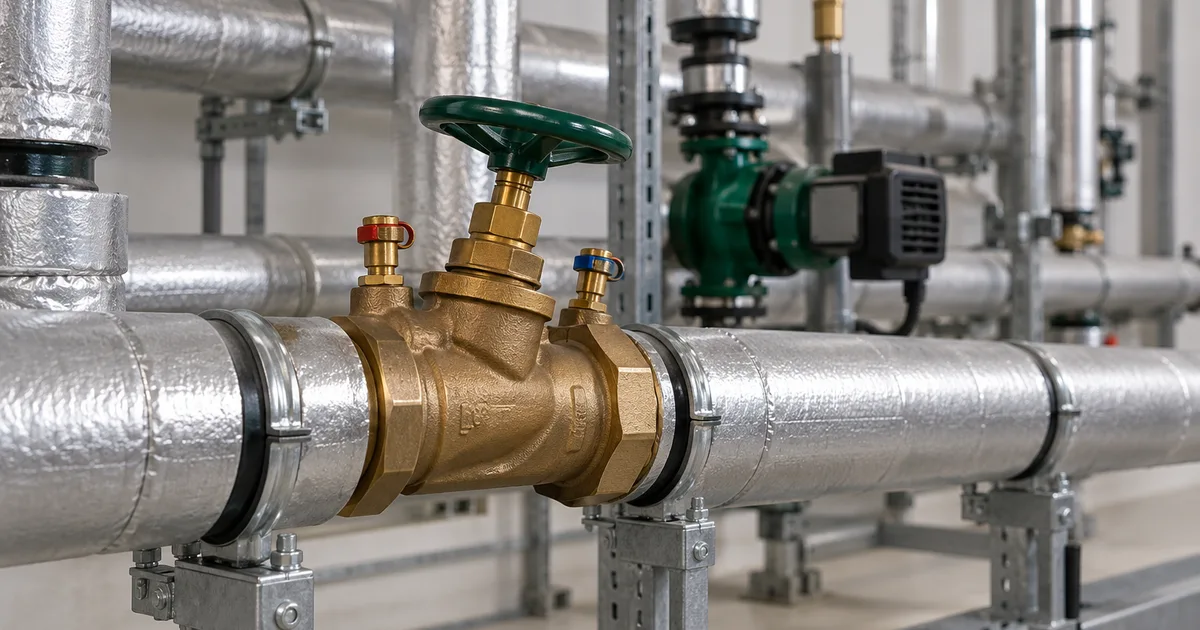

L’équilibrage consiste à ajuster la répartition des débits entre les circuits. La méthode dépend notamment des organes disponibles et des possibilités de mesure. Cegibat présente ainsi des approches par équilibrage direct, proportionnel ou par températures de retour. Méthodes d’équilibrage Cegibat
Le relevé initial sert à identifier la configuration sur laquelle travailler. Une étude doit pouvoir distinguer une colonne, une antenne et les organes qui les desservent. Des repères stables permettent ensuite de comparer les valeurs attendues aux observations de terrain.
Un problème de température peut aussi provenir de l’état des réseaux, du dimensionnement des émetteurs ou de l’enveloppe. Le diagnostic doit tenir compte de ces causes : un réglage hydraulique ne corrige pas à lui seul tous les défauts du bâtiment. Optimisation du chauffage collectif Cegibat
Préparer les justificatifs de la BAR-SE-104
La fiche prévoit trois supports techniques :
- Un schéma simplifié localisant les vannes réglées et identifiées sur place.
- Une grille associant chaque repère aux caractéristiques de la vanne, à la cible de débit ou de température, à la valeur mesurée et au réglage final.
- Un enregistrement des températures moyennes d’un échantillon de logements après intervention.
Ces documents sont datés et signés par le professionnel. Le bénéficiaire date et signe également le tableau des températures. Justificatifs BAR-SE-104
L’enjeu pratique est leur cohérence. Une vanne présente dans la grille doit pouvoir être retrouvée sur le schéma et sur le réseau. Un intervenant qui reprend le dossier doit comprendre à quel équipement correspond chaque résultat.
Utiliser un repérage commun dès la visite
Pour organiser une opération, nous conseillons de convenir d’une nomenclature avec l’entreprise avant les relevés. Le repère peut être simple, par exemple « C01 » pour une colonne, à condition de rester unique dans le périmètre étudié.
Un exemple pédagogique de ligne de suivi peut prendre cette forme :
| Repère | Débit cible | Débit mesuré | Position constatée |
|---|---|---|---|
| C01 | 0,85 m³/h | 0,82 m³/h | 2,3 tours |
Ces valeurs sont fictives. Elles illustrent la distinction entre un objectif calculé, une mesure et une position d’organe. La position de 2,3 tours n’est pas transposable à une autre vanne : elle n’a de sens qu’avec son modèle et ses caractéristiques.
Pour cette ligne, l’écart de débit est d’environ −3,5 %. Ce pourcentage, pris isolément, ne permet pas de conclure sur les températures des logements ni sur la conformité du dossier CEE. Il constitue une information de suivi à rapprocher du reste de l’opération.
Répartir les tâches entre l’étude et le terrain
Le bureau d’études peut préparer les hypothèses, les débits cibles, le schéma et les supports de relevé selon le périmètre convenu. L’entreprise réalise les interventions et renseigne les observations correspondant aux réglages effectués.
Pour limiter les allers-retours, nous recommandons d’organiser les échanges en trois étapes :
- Avant intervention : partager le plan de repérage, les informations disponibles et les points à relever.
- Pendant la campagne : conserver les résultats avec leurs unités, leurs dates et les références des organes.
- À la restitution : rapprocher les documents, expliquer les écarts et traiter les informations encore manquantes.
Une valeur de calcul doit rester identifiée comme telle tant qu’elle n’a pas été mesurée. De même, un document préparatoire doit être clairement distingué du relevé final.
Cette organisation facilite aussi une reprise ultérieure du dossier. Si une entreprise revient sur une colonne plusieurs semaines après l’intervention, elle retrouve la cible initiale, l’état constaté et la dernière position documentée.
Préparer les accès aux logements et les mesures
Le suivi des températures demande une préparation avec le bénéficiaire ou le gestionnaire. Nous conseillons d’identifier en amont les logements accessibles, les interlocuteurs et les créneaux d’intervention, puis de conserver ces informations avec les relevés.
La fiche fournit un critère thermique, mais le dossier doit encore permettre de comprendre comment les observations ont été obtenues. Des notes de terrain lisibles et rattachées à la bonne opération rendent les résultats plus faciles à examiner.
Lorsqu’un accès manque ou qu’un relevé doit être repris, il vaut mieux programmer le complément que compléter le tableau par une estimation présentée comme une mesure.
Préparer votre dossier avec ENOREL
ENOREL accompagne les entreprises de chauffage et les exploitants dans les études et la préparation des pièces hydrauliques associées aux opérations CEE.
Pour cadrer une mission BAR-SE-104, transmettez les plans ou schémas disponibles, le nombre de bâtiments concernés, les photographies des organes et les données de fonctionnement connues. Nous précisons avec votre équipe les documents à établir et les informations à recueillir sur site.
Les pièces et échanges peuvent être regroupés dans EnerSet pour conserver une version commune du dossier pendant l’étude.
Découvrez nos études techniques CEE pour les entreprises ou présentez votre opération d’équilibrage.
Références techniques et réglementaires
Texte vérifié le 14 octobre 2026. La fiche concerne le chauffage collectif des appartements ; son périmètre ne doit pas être étendu automatiquement à un réseau d’eau chaude sanitaire ou à un bâtiment tertiaire.
